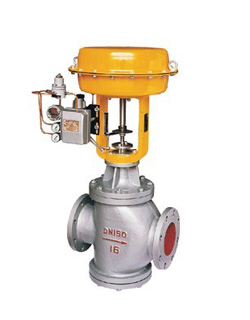

ZMA/BP型气动簿膜薄直通单座调节阀采用双导向结构,配用于多弹簧执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点.广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合. 本系列产品有标准型、波纹管密封型、夹套保温型等多种品种.产品公称压力等级有PN16、40、64;阀体口径范围DN25~400.适用流体温度有-250℃~+560℃范围内多种档次.泄漏量标准为Ⅲ级和Ⅳ级.流量特性为线性或百分比.多种多样的品种规格可供选择.
气动簿膜薄直通单座调节阀特点：
1.顶底、层双导向双座调节阀，工作时稳定性好。
2.有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。
3.阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。
4.不平衡力小，允许使用压差较大。
5.执行机构采用多弹簧结构，高度减小30%。重量减轻30%。
6.可调范围大，固有可调比为50%。
7.ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。
8.ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
ZMA/BP型气动簿膜薄直通单座调节阀主要零件材料:
阀体、阀盖：HT200，50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
填 料：聚四氟乙烯，柔性石墨
波 纹 管：1Cr18Ni9Ti
填 片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜 片：丁晴橡胶夹增强涤纶织物
弹 簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
ZMA/BP型气动簿膜薄直通单座调节阀主要技术参数:
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | |||
|
额定流量系数 （KV） |
直线 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 | ||
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 | |||
|
额定行程L（mm） |
16 |
25 |
40 |
60 | |||||||||
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 | |||||||||
|
公称压力PN（MPa） |
1.6、4.0、6.4 | ||||||||||||
|
固有流量特性 |
直线、等百分比 | ||||||||||||
|
固有可调比 |
50 | ||||||||||||
|
信号范围Pr（KPa） |
20~100、40~200、20~60、60~100、80~240 | ||||||||||||
|
气源压力Ps（MPa） |
0.14~0.4 | ||||||||||||
|
允许泄漏量（l/h） |
II级（5×10-3×阀额定容量） IV级（10-3×阀额定容量） | ||||||||||||
|
工作温度t（℃） |
常温型 |
-20~200、-40~250、-60~250 | |||||||||||
|
散热型 |
-40~450、-60~450 | ||||||||||||
|
高温型 |
450~650 | ||||||||||||
|
低温型 |
-60~-100、-100~-200、-200~-250 | ||||||||||||
本产业性能指标贯彻GB/T4213-92标准
ZMA/BP型气动簿膜薄直通单座调节阀允许压差:
|
膜片有胶面积Ae（cm2） |
280 |
|
400 |
|
600 |
|
1000 |
| ||
|
信号范围Pr（KPa） |
20-100 |
40-200 |
20-100 |
40-200 |
20-100 |
40-200 |
20-100 |
40-200 | ||
|
气源压力Ps（MPa） |
0.14 |
0.25 |
0.14 |
0.25 |
0.14 |
0.25 |
0.14 |
0.25 | ||
|
需配附件 |
- |
P |
- |
P |
- |
P |
- |
P | ||
|
公 称 通 径 DN （mm） 及 阀 座 直 径 d （mm） |
25 |
12 |
5.57 |
6.40 |
|
|
|
|
|
|
|
32 |
15 |
|
|
6.16 |
6.40 |
|
|
|
| |
|
40 |
20 25 |
|
|
5.57 |
6.40 |
|
|
|
| |
|
|
|
6.16 |
6.40 |
|
|
|
| |||
|
|
|
4.90 |
6.40 |
|
|
|
| |||
|
50 |
25 32 40 |
|
|
6.16 |
6.40 |
|
|
|
| |
|
|
|
4.90 |
6.40 |
|
|
|
| |||
|
|
|
3.90 |
6.40 |
|
|
|
| |||
|
65 |
32 |
|
|
|
|
4.48 |
6.40 |
|
| |
|
80 |
40 50 65 |
|
|
|
|
3.90 |
6.40 |
|
| |
|
|
|
|
|
4.48 |
6.40 |
|
| |||
|
|
|
|
|
3.63 |
6.40 |
|
| |||
|
100 |
50 65 70 |
|
|
|
|
4.48 |
6.40 |
|
| |
|
|
|
|
|
3.63 |
6.40 |
|
| |||
|
|
|
|
|
2.90 |
6.40 |
|
| |||
|
125 |
65 |
|
|
|
|
|
|
3.85 |
6.40 | |
|
150 |
70 100 125 |
|
|
|
|
|
|
2.89 |
6.40 | |
|
|
|
|
|
|
|
3.85 |
6.40 | |||
|
|
|
|
|
|
|
3.20 |
6.40 | |||
|
200 |
100 125 150 |
|
|
|
|
|
|
3.85 |
6.40 | |
|
|
|
|
|
|
|
3.20 |
6.40 | |||
|
|
|
|
|
|
|
1.60 |
4.81 | |||
＊P:阀门定位器
＊＊对于缩容阀体允许压差，以同口径全容阀体允许压差计。
|
