ZDLN型电子式电动直通双座调节阀采用双导向结构,配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点.广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合.
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种.产品公称压力等级有PN16、40、64;公称通径范围DN25~400.适用流体温度有-250℃~+560℃范围内多种档次.泄漏量标准为Ⅱ级或Ⅳ级.流量特性为线性或等百分比.多种多样的品种规格可供选择.
ZDLN型电子式电动直通双座调节阀主要零件材料
阀体、阀盖：HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
ZDLN型电子式电动直通双座调节阀允许压差 MPa（ZDLN型）
|
公称通径（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允许压差 MPa |
≤公称压力 |
4.0 |
3.4 | ||||||||||

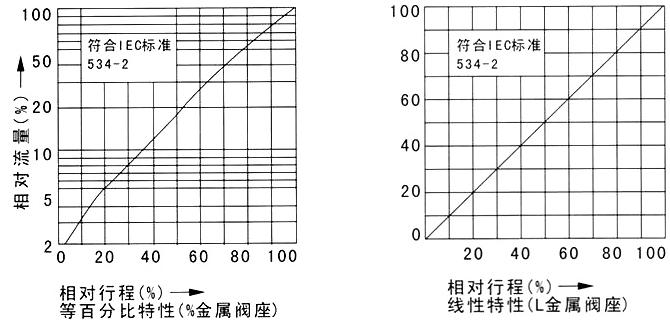

ZDLN型电子式电动直通双座调节阀流量特性示图
ZDLN型电子式电动直通双座调节阀主要零件材料及适用温度、介质
|
公称通径mm |
DN15-DN300 | |||
|
材料代号 |
C（WCB） |
P（304） |
R（316） | |
|
主要 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 | |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管 | |||
|
垫片 |
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 | |||
|
推杆、衬套 |
2Cr13 | |||
|
适用 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ | |
|
高温型 |
-30～+450℃ |
-40～+500℃ |
-40～+500℃ | |
|
低温型 |
|
-40～-60℃、 -60～-100℃ | ||
ZDLN型电子式电动直通双座调节阀主要技术参数
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
额定流量 |
单座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 | ||
|
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 | |||
|
额定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 | ||||||||||
|
执行器型号 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 | |||||||||
|
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 | ||||||||||
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 | |||||||||||
|
电源电压 |
AC220V 50Hz | |||||||||||||||
|
信号范围 |
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC | |||||||||||||||
|
作用模式 |
电开式（K）型、电关式（B）型 | |||||||||||||||
|
故障状态时 |
全开、全关、自锁保位 | |||||||||||||||
|
流量特性 |
等百分比、直线、快开性 | |||||||||||||||
|
允许泄漏量（L/h） |
单座阀：≤10-4×阀的额定容量；双座阀：≤10-3×阀的额定容量 | |||||||||||||||
|
固有可调比R |
50:1 | |||||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 | |||||||||||||||
|
