锻钢升降止回阀800LB
H44H/Y 型锻钢升降止回阀标准材质明细表
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
阀瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
密封螺母 |
316夹柔性石墨 |
316夹PTFE |
| 4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
固定螺母 |
SS |
| 6 |
提升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

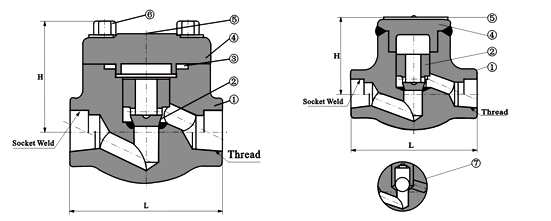

H44H/Y 型锻钢升降止回阀尺寸MM和重量KG
| NPS |
缩径 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全径 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
| 重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
| 焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
|
